TC58BYG0S3HBAI6是一款容量为1Gbit的NAND E²PROM，总容量为1,107,296,256位，采用单一1.8V电源供电。每个页面包含2048字节主数据区和64字节备用区，每个数据块由64页组成，整颗芯片共有1024个块。

TC58BYG0S3HBAI6内部有一个2112字节静态寄存器，相当于外部接口与NAND存储阵列之间的“页面缓存区”。其容量正好对应一个完整页面，进行页面读取时，芯片先将目标页面内容从存储阵列传输至静态寄存器，外部控制器再通过I/O接口读取数据。

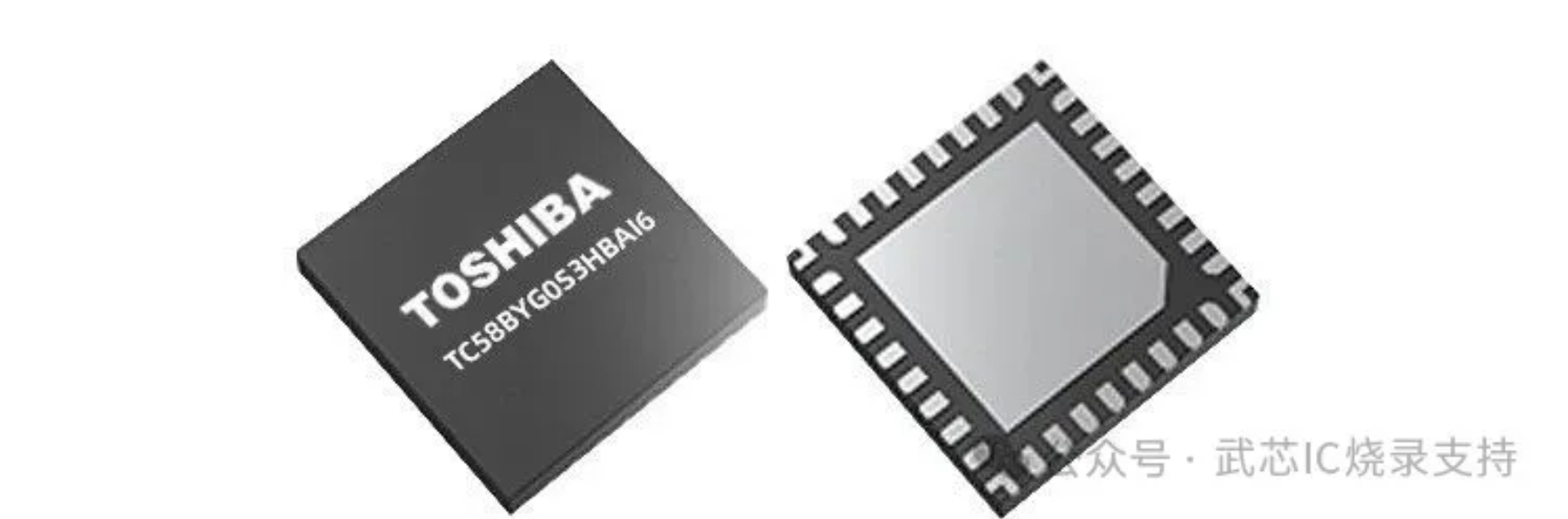

图片来源TOSHIBA东芝官网

TC58BYG0S3HBAI6通过I/O引脚复用完成命令输入、地址输入以及数据输入输出。

在不同操作阶段，同一组I/O引脚会承担不同功能：

命令阶段用于接收读取、编程和擦除指令；地址阶段用于输入列地址和页面地址；数据阶段用于传输页面内容或状态信息。

TC58BYG0S3HBAI6采用NAND Flash常见的“按页编程、按块擦除”方式。NAND Flash通常不能直接覆盖已经编程的数据。需要修改某一页面时，一般应先擦除其所在数据块，再重新写入需要保留和更新的页面。

TC58BYG0S3HBAI6内部控制器能够自动执行编程与擦除操作。使该器件非常适合用于固态文件存储、语音录制、数码相机的图像文件存储以及其他需要高密度非易失性存储的系统。

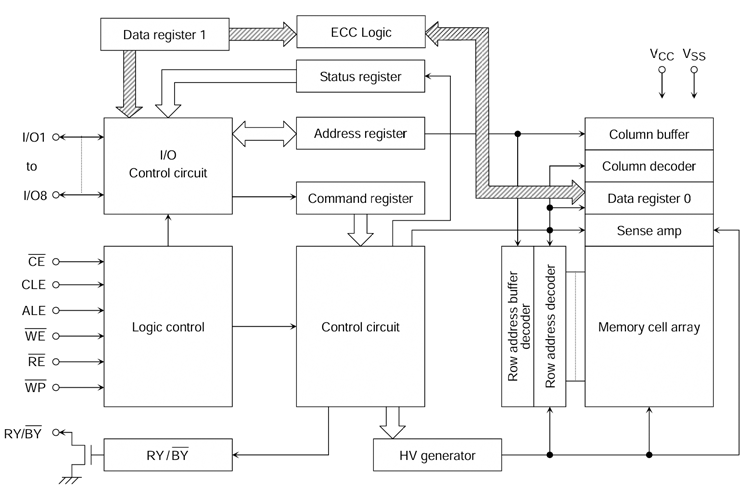

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足TOSHIBA东芝TC58BYG0S3HBAI6芯片的裸片离线烧录需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
